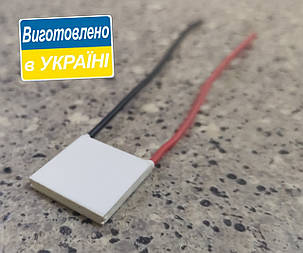

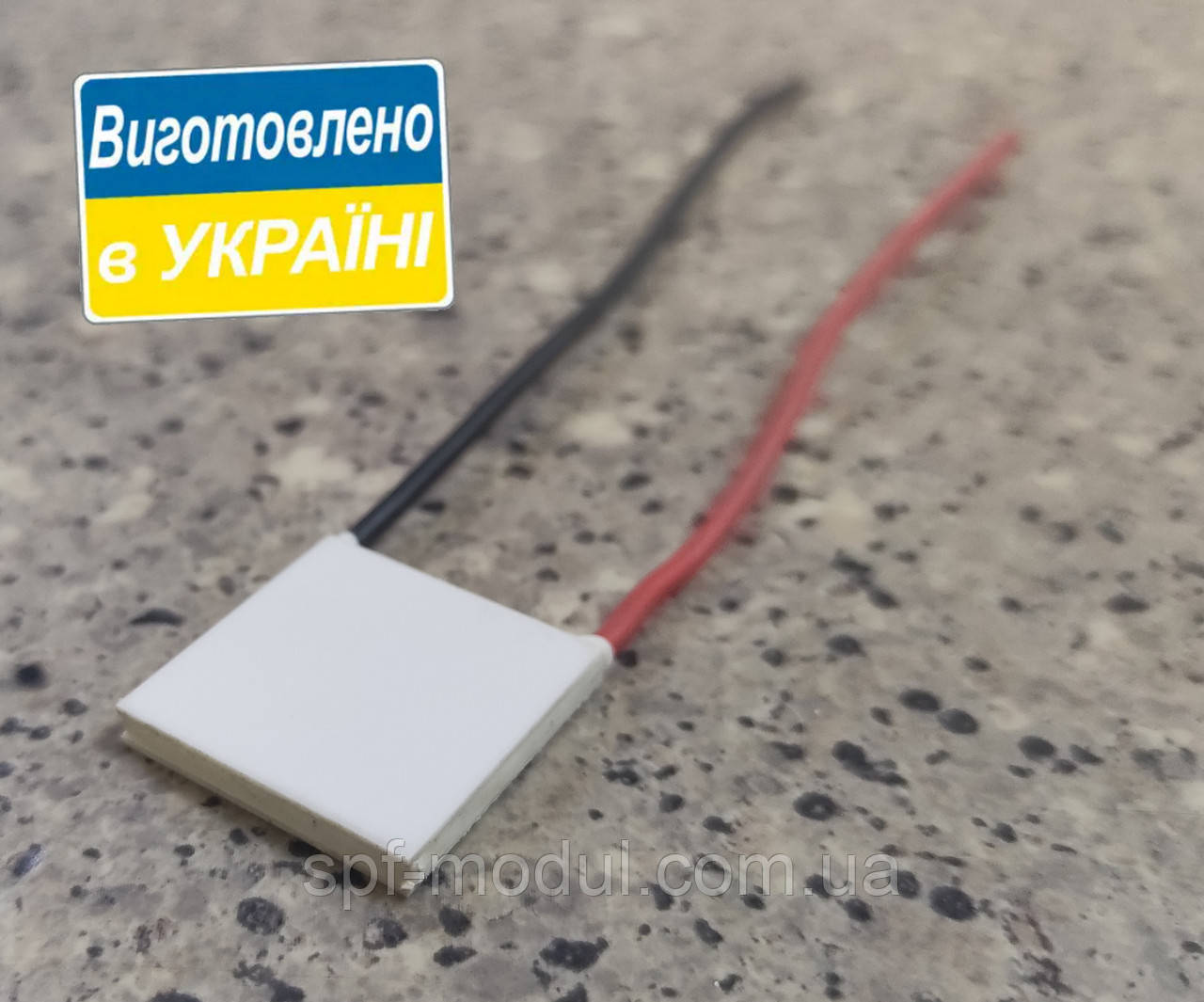

MTG1-1,15-127T2GS (23х23) Генераторний термоелектричний модуль
Термоелектричний генератор - пристрій, що перетворює теплову енергію в електричну. Принцип дії термоелектричного генератора заснований на ефекті Зеєбека, суть якого полягає у виникненні ЕРС при наявності різниці температур на спаях термоелектричної пари.
Зазвичай, термоелектричні генератори знаходять своє застосування в сферах, де необхідно мати джерело живлення електронного обладнання невеликої потужності і є постійна різниця температур, яке не потрібно обслуговувати.
Термоелектричні генератори знаходять все більше застосувань в різних сферах діяльності людини, таких як:
- живлення автономного обладнання;
- автомобільна промисловість;
- медицина;
- космічна галузь;
- пристрої побутового призначення.
Характеристики генераторних модулів (детальні параметри модуля см. у вкладці "специфікація"):
| Тип | ΔT, °C | Tcold = 50 °C, Thot = 100 °C | Розміри, мм | |||||||||||
| Uoc, V | Isc, A | Pmax, W | Iopt, A | Ropt, Ω | η, % | Rmaxη, Ω | ηmax, % | Rt, °C/W | A | B | C | H | ||
| MTG1-1,15-127T2GS | 50 | 2.7 | 0.7 | 0.5 | 0.3 | 4.0 | 2.1 | 5.4 | 2.1 | 3.28 | 23 | 23 | 23 | 3.3 |
| Тип | ΔT, °C | Tcold = 50 °C, Thot = 150 °C | Розміри, mm | |||||||||||
| Uoc, V | Isc, A | Pmax, W | Iopt, A | Ropt, Ω | η, % | Rmaxη, Ω | ηmax, % | Rt, °C/W | A | B | C | H | ||
| MTG1-1,15-127T2GS | 100 | 5.5 | 1.3 | 1.7 | 0.6 | 4.3 | 3.8 | 5.9 | 3.8 | 3.83 | 23 | 23 | 23 | 3.3 |
| Тип | ΔT, °C | Tcold = 50 °C, Thot = 200 °C | Розміри, mm | |||||||||||
| Uoc, V | Isc, A | Pmax, W | Iopt, A | Ropt, Ω | η, % | Rmaxη, Ω | ηmax, % | Rt, °C/W | A | B | C | H | ||
| MTG1-1,15-127T2GS | 150 | 8.3 | 1.8 | 3.6 | 0.9 | 4.7 | 5.0 | 6.4 | 5.1 | 2.71 | 23 | 23 | 23 | 3.3 |
Thot - температура поверхні керамічної пластини на гарячій стороні, °C
Tcold - температура поверхні керамічної пластини на холодній стороні, °C
ΔT - різниця температур, °C
Uoc - напруга розімкнутого кола, V
Isc - струм короткого замикання, A
Pmax - потужність на узгодженому навантаженні, W
Iopt - струм через узгоджене навантаження, A
Ropt - узгоджене навантаження, Ω
η - ефективність при узгодженому навантаженні, %
Rmaxη - навантаження для досягнення максимальної ефективності, Ω
ηmax - максимальна ефективність, %
Rt - тепловий опір, °C/W
Модулі герметизировані сіліконовим герметиком по периметру
| Основні атрибути | |
|---|---|
| Виробник | Власне виробництво |
| Висота | 3.3 мм |
| Ширина | 23 мм |
| Країна виробник | Україна |
| Довжина | 23 мм |
| Тип | Модуль |
| Стан | Новий |
- Ціна: 324 ₴
