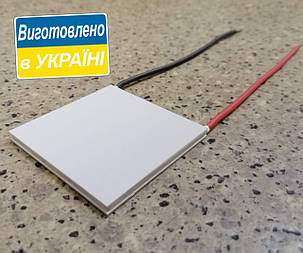

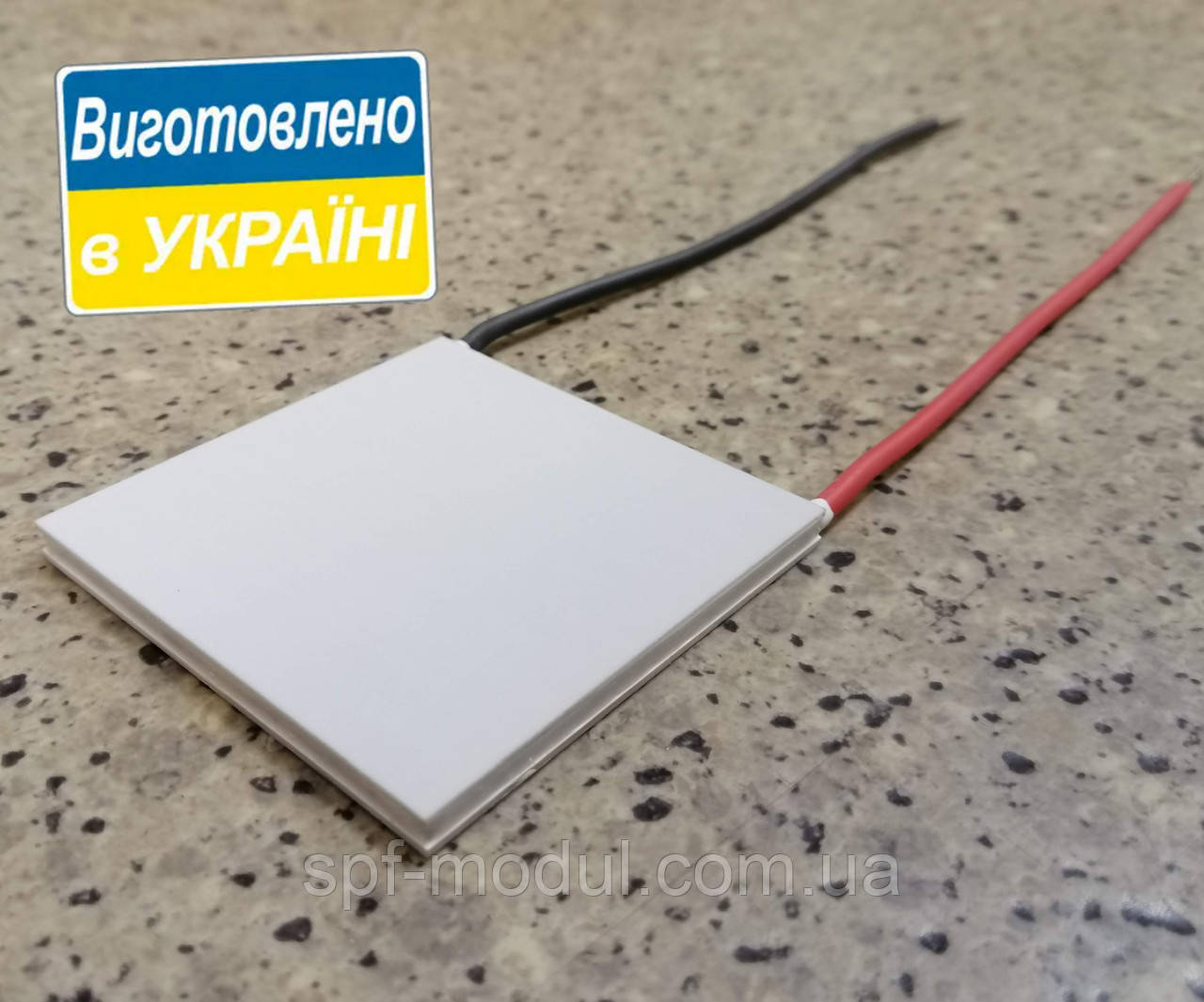

MTG2,6-0,8-263T1S (50х50) Генераторний термоелектричний модуль
Термоелектричний генератор - пристрій, що перетворює теплову енергію в електричну. Принцип дії термоелектричного генератора заснований на ефекті Зеєбека, суть якого полягає у виникненні ЕРС при наявності різниці температур на спаях термоелектричної пари.
Зазвичай, термоелектричні генератори знаходять своє застосування в сферах, де необхідно мати джерело живлення електронного обладнання невеликої потужності і є постійна різниця температур, яке не потрібно обслуговувати.
Термоелектричні генератори знаходять все більше застосувань в різних сферах діяльності людини, таких як:
- живлення автономного обладнання;
- автомобільна промисловість;
- медицина;
- космічна галузь;
- пристрої побутового призначення.
Характеристики генераторних модулів (детальні параметри модуля см. У вкладці "специфікація"):
| Тип | ΔT, °C | Tcold = 50 °C, Thot = 100 °C | Розміри, мм | |||||||||||
| Uoc, V | Isc, A | Pmax, W | Iopt, A | Ropt, Ω | η, % | Rmaxη, Ω | ηmax, % | Rt, °C/W | A | B | C | H | ||
| MTG2,6-0,8-263T1S | 50 | 5.1 | 2.0 | 2.6 | 1.0 | 2.5 | 1.8 | 3.4 | 1.9 | 0.46 | 50 | 50 | 50 | 3.9 |
| Тип | ΔT, °C | Tcold = 50 °C, Thot = 125 °C | Розміри, мм | |||||||||||
| Uoc, V | Isc, A | Pmax, W | Iopt, A | Ropt, Ω | η, % | Rmaxη, Ω | ηmax, % | Rt, °C/W | A | B | C | H | ||
| MTG2,6-0,8-263T1S | 75 | 7.7 | 2.8 | 5.4 | 1.4 | 2.8 | 2.6 | 3.7 | 2.7 | 0.45 | 50 | 50 | 50 | 3.9 |
| Тип | ΔT, °C | Tcold = 50 °C, Thot = 150 °C | Розміри, мм | |||||||||||
| Uoc, V | Isc, A | Pmax, W | Iopt, A | Ropt, Ω | η, % | Rmaxη, Ω | ηmax, % | Rt, °C/W | A | B | C | H | ||
| MTG2,6-0,8-263T1S | 100 | 10.3 | 3.5 | 8.9 | 1.7 | 3.0 | 3.3 | 4.0 | 3.4 | 0.43 | 50 | 50 | 50 | 3.9 |
Thot - температура поверхні керамічної пластини на гарячій стороні, °C
Tcold - температура поверхні керамічної пластини на холодній стороні, °C
ΔT - різниця температур, °C
Uoc - напруга розімкнутого кола, V
Isc - струм короткого замикання, A
Pmax - потужність на узгодженому навантаженні, W
Iopt - струм через узгоджене навантаження, A
Ropt - узгоджене навантаження, Ω
η - ефективність при узгодженому навантаженні, %
Rmaxη - навантаження для досягнення максимальної ефективності, Ω
ηmax - максимальна ефективність, %
Rt - тепловий опір, °C/W
Модулі герметизировані сіліконовим герметиком по периметру
| Основні атрибути | |
|---|---|
| Виробник | Власне виробництво |
| Висота | 3.9 мм |
| Ширина | 50 мм |
| Країна виробник | Україна |
| Довжина | 50 мм |
| Тип | Модуль |
- Ціна: 610 ₴
